佛山廠房金剛砂地面施工簡(jiǎn)介

金剛砂地面為耐磨地面的一種，其組成成分為：

1、金剛砂，即骨料。為砂狀，一種不生銹的非金屬性骨料，平均粒徑為1.5mm，約占總量60%，硬度在莫氏8度以上；

2、經(jīng)處理的高標(biāo)號(hào)水泥，即膠結(jié)物。

金剛砂地面的顏色除采用水泥本色外還有紅、黃、綠、灰、藍(lán)及復(fù)合色等多種色彩可供選擇，本工程地面選用藍(lán)灰色。

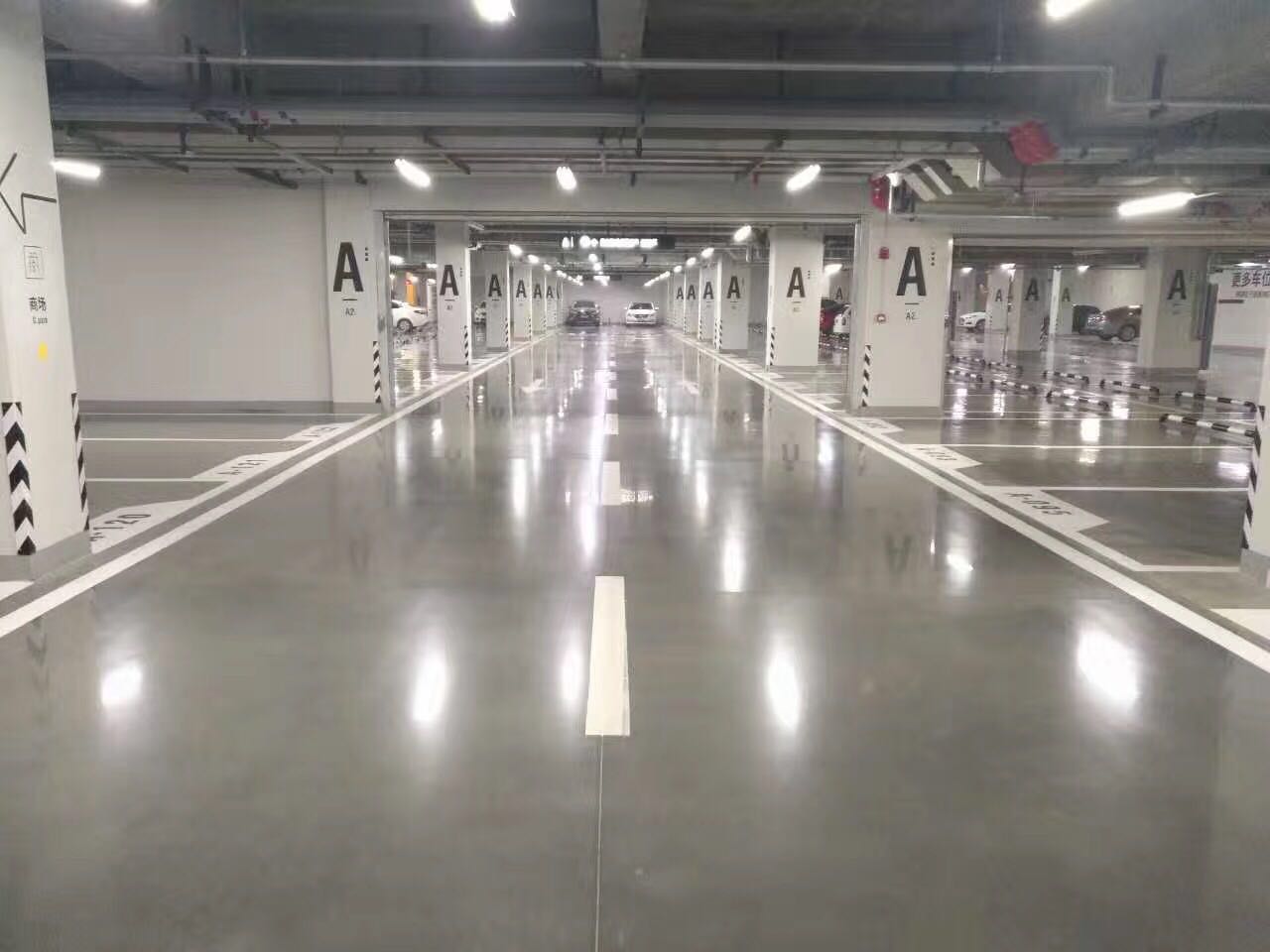

金剛砂地面的適用范圍：用于須耐磨沖擊且減少灰塵并符合金剛砂地面要求的混凝土地面，如：倉(cāng)庫(kù)、碼頭、廠房、停車場(chǎng)、維修車間、車庫(kù)、貨倉(cāng)式商場(chǎng)等地面。其性能特點(diǎn)為：高耐磨性、減少灰塵、耐沖擊性、施工方便。

施工工藝流程

墊層處理→鋼筋綁扎→基層混凝土澆筑、刮平（同時(shí)金剛砂拌合）→抹光面拍漿→第一次撒布金剛砂拌合料及抹平、磨光→第二次撒布金剛砂拌合料及抹平、磨光→表面修飾及養(yǎng)護(hù)

操作要點(diǎn)

1、   墊層處理

墊層處理即進(jìn)行場(chǎng)地平整處理，在施工過(guò)程中進(jìn)行抄平、放線，做好標(biāo)高控制，場(chǎng)地平整處理完畢后按圖紙?jiān)O(shè)計(jì)要求進(jìn)行鋼筋綁扎。

2、   基層混凝土澆筑

混凝土澆筑前要灑水使地基處于濕潤(rùn)狀態(tài)，混凝土盡可能一次澆筑至標(biāo)高，局部未達(dá)到標(biāo)高處用混凝土料補(bǔ)齊并振搗，嚴(yán)禁使用砂漿修補(bǔ)。振搗時(shí)使用平板式振搗器振搗，柱、邊、角等部位用木抹子拍漿，混凝土刮平后水泥漿浮出表面至少3mm厚?；炷潦┕ね戤吅?，如工期要求緊，可采用橡皮管或真空設(shè)備除去泌水，重復(fù)兩次以上后開始金剛砂面層施工；如工期要求松緩，可待混凝土凝結(jié)2～4h（受現(xiàn)場(chǎng)環(huán)境影響）后開始金剛砂面層施工?；炷潦┕み^(guò)程中同時(shí)進(jìn)行金剛砂材料拌合。由于我們單位第一次進(jìn)行金剛砂地面施工，在材料的配合比等諸多方面因素的影響下，本工程采用預(yù)制成品金剛砂拌合料。

3、   第一次撒布金剛砂拌合料及抹平、磨光

金剛砂拌合料撒布的時(shí)機(jī)隨氣候、溫度、混凝土配合比等因素而變化。撒布過(guò)早會(huì)使金剛砂沉入混凝土中而失去效果；撒布太晚混凝土已凝固，會(huì)失去粘結(jié)力，使金剛砂拌合料無(wú)法與混凝土粘合而造成剝離。判別金剛砂拌合料撒布時(shí)間的方法是腳踩其上，約下沉5mm時(shí)，即可開始第一次撒布施工。墻、門、柱和模板等邊線處水分消失較快，宜優(yōu)先撒布施工，以防因失水而降低效果。第一次撒布量是全部用量的2/3，拌合應(yīng)均勻落下，不能用力拋而致分離，撒布后用木抹子抹平。拌合料吸收一定的水分后，再用磨光機(jī)除去轉(zhuǎn)盤碾磨分散并與基層混凝土漿結(jié)合在一起。

4、   第二次撒布金剛砂拌合料及抹平、磨光

第二次撒布時(shí)，先用靠尺或平直刮桿衡量水平度，并調(diào)整第一撒布不平處，第二次方向應(yīng)于第一次垂直。第二次撒布量為全部用量的1/3，撒布后立即抹平，磨光，并重復(fù)磨光機(jī)作業(yè)至少兩次，磨光機(jī)作業(yè)時(shí)應(yīng)縱橫相交錯(cuò)進(jìn)行，均勻有序，防止材料聚集。邊角處用抹子處理。面層材料硬化至指壓稍有下陷時(shí)，磨光機(jī)的轉(zhuǎn)速及角度應(yīng)視硬化情況調(diào)整，磨光機(jī)作業(yè)時(shí)應(yīng)縱橫交錯(cuò)三次以上。耐磨地面的平整度要求為2m見方最大偏差3～5mm，同標(biāo)高極高點(diǎn)與極低點(diǎn)最大偏差不大于20mm，盡量避免龜裂、脫皮、起砂現(xiàn)象。

5、   表面修飾及養(yǎng)護(hù)

磨光機(jī)作業(yè)后面層仍存在磨紋較凌亂，為消除磨紋最后采用薄鋼抹子對(duì)面層進(jìn)行有序方向的人工壓光，完成修飾工序。耐磨地面施工5～6小時(shí)后噴灑養(yǎng)護(hù)劑養(yǎng)護(hù)，用量為0.2升/㎡（由現(xiàn)場(chǎng)實(shí)際情況而定，本工程采用覆膜灑水養(yǎng)護(hù)）?；蛎娓菜芰媳∧し乐挂痖_裂。耐磨地面面層施工完成24h后即可拆模，但應(yīng)注意不得損傷地面邊緣。完工5～7d后宜做切割縫，以防止不規(guī)則龜裂，切割縫間宜為6～8m（一般根據(jù)室內(nèi)柱間距確定）。切割應(yīng)統(tǒng)一彈線，以確保切割縫順直整齊，切割深度應(yīng)至少為地面厚度的1/5，填縫材料采用預(yù)先成型或切割的彈性樹脂等材料，宜使用密封膠，在本工程中四號(hào)庫(kù)采用彈性樹脂，二號(hào)庫(kù)采用密封膠。

6、   成品保護(hù)

金剛砂地面成型后，要落實(shí)好成品保護(hù)的技術(shù)措施，達(dá)到上人強(qiáng)度的2～3天內(nèi)要求澆水養(yǎng)護(hù)，并覆蓋2～3層薄膜，一方面防止水分 快速蒸發(fā)，另一方面起到保護(hù)地面的作用。在后續(xù)主體及配套設(shè)施的施工中，材料落實(shí)人工提升，嚴(yán)禁拋落。堆放大型構(gòu)配件及物料時(shí)要在地面上鋪20mm厚沙子，并在大型構(gòu)配件及物料下交叉墊2層10×10枋木，以防止集中荷載過(guò)大破壞地面。

質(zhì)量控制

在大面積混凝土地面施工中，對(duì)混凝土裂縫及平整度、光潔度的控制一直以來(lái)都是質(zhì)量控制的重點(diǎn)，它直接影響著混凝土地面的使用效果和美觀效果，所以做好這兩方面的控制尤為重要。

裂縫控制

在混凝土金剛砂地面施工時(shí)可能發(fā)生裂縫的主要原因?yàn)椋夯鶎踊炷翉?qiáng)度等級(jí)高，產(chǎn)生的水化熱高；施工過(guò)程中混凝土內(nèi)與環(huán)境氣溫溫差大；養(yǎng)護(hù)不到位或養(yǎng)護(hù)不當(dāng)，混凝土溫度較高時(shí)突然澆冷水養(yǎng)護(hù)，也會(huì)導(dǎo)致混凝土產(chǎn)生無(wú)規(guī)則的多條微裂縫。要防止裂縫必須從設(shè)計(jì)上設(shè)置伸縮縫和后澆帶，并在金剛砂地面完成后割縫，施工中改善施工工藝降低混凝土溫度應(yīng)力和提高混凝土自身抵抗性能方面綜合考慮。本工程中金剛砂地面施工完畢，四號(hào)庫(kù)地面?zhèn)€別地方出現(xiàn)微裂，就我個(gè)人而言出現(xiàn)微裂的原因可能是：在四號(hào)庫(kù)地面施工完畢之后，混凝土內(nèi)溫度高，而室外下著小雨，相對(duì)混凝土內(nèi)部，溫差較大；養(yǎng)護(hù)不夠，在養(yǎng)護(hù)過(guò)程中由于一些原因?qū)︷B(yǎng)護(hù)用的薄膜等進(jìn)行撤除，養(yǎng)護(hù)基本停止，除此之外可能還有其他方面的原因，最終導(dǎo)致地面出現(xiàn)微裂。

2、平整度、光潔度控制

本工程地面面層采用在混凝土基層上撒布金剛砂增加其表面硬度，施工過(guò)程中混凝土經(jīng)簡(jiǎn)單處理（長(zhǎng)刮尺刮平、木抹子抹壓）后，在混凝土初凝前，采用專業(yè)磨光機(jī)進(jìn)行表面磨光，養(yǎng)護(hù)后的表面硬度能達(dá)到較重荷載的承重要求而不損壞。在施工過(guò)程中我們采用“水準(zhǔn)儀不離現(xiàn)場(chǎng)”的辦法，嚴(yán)格控制好地面標(biāo)高和平整度。在金剛砂面層施工時(shí)，采用專業(yè)磨光機(jī)進(jìn)行拋光密封，同時(shí)手工修補(bǔ)邊角部位，經(jīng)過(guò)這些工序的處理，一般平整度和光潔度都能夠滿足要求。
