滲透型液體硬化劑這個稱謂，可以說準(zhǔn)確但不全面，是一個高度概括的名詞。事實上，在這一類產(chǎn)品中，有一些除了具有硬化作用，更主要是具有長期持續(xù)增稠和密封的功能，實際上也只有這一類產(chǎn)品才可以做為地坪產(chǎn)品獨立使用，多數(shù)只具有簡單硬化功能的材料，更多適合用作混凝土施工的輔助材料。

具有持續(xù)增稠和密封功能的液體硬化劑都是配方產(chǎn)品而非簡單的硬化劑單質(zhì)，可以稱為“復(fù)合型”液體硬化劑，而一些廠商在宣傳上更傾向于使用“混凝土密封固化劑”,從功能上講，這樣其實更準(zhǔn)確。

作用機(jī)理與功能：滲透型液體硬化劑是混凝土外用保護(hù)產(chǎn)品，滲透進(jìn)混凝土后，與氧化鈣等物質(zhì)發(fā)生反應(yīng)，使混凝土表面硬化，起到密封和保護(hù)的作用。其發(fā)揮效用的基本機(jī)理，是通過化學(xué)反應(yīng)產(chǎn)生了大量“額外”的雪硅鈣石膠，填補了混凝土的毛細(xì)孔，進(jìn)而使混凝土表層稠化，提高了密度和強度，由此改善了混凝土表面的各項性能。

    這個基本原理是建筑化學(xué)品供應(yīng)商開發(fā)各類硬化劑產(chǎn)品的基礎(chǔ)，不同類型的硬化劑之于混凝土性能的改善會產(chǎn)生不同的效果，淺顯地講，就是高品質(zhì)的產(chǎn)品可在混凝土表面形成一定厚度的“硬殼”，而低品級的產(chǎn)品只會形成很薄的“硬皮”；并且高品質(zhì)的產(chǎn)品所形成的硬化層更致密，同時性能能夠持續(xù)增長。這種差異的來源，是由于高品質(zhì)的硬化劑是配方產(chǎn)品并采用了活化處理，使有效成分能夠滲入更深，且產(chǎn)品有效固含量高，能夠參與反應(yīng)的有效成分較多；而低品級的產(chǎn)品一般未經(jīng)特殊處理，且有效固含量較低。一些優(yōu)質(zhì)的硬化劑具有特殊的配方，經(jīng)這種產(chǎn)品處理過的混凝土具有更加優(yōu)異的性能，更漂亮的外觀，或更具環(huán)境安全性。

功效：在滲透型液體硬化劑的功效中，一些效果在數(shù)小時或幾天內(nèi)即可發(fā)生，比如防塵、硬化、養(yǎng)護(hù)等，而光亮及密封等效果需要較長時間。另外液體硬化劑是一種混凝土增強材料，不存在獨立的表面物理性能，其最終能達(dá)到的效果與水泥基面層的狀況相關(guān)聯(lián)，以下一些典型情況的指標(biāo)供參考：

防 塵：施工結(jié)束后即可達(dá)到防塵效果，且表面永遠(yuǎn)不再因風(fēng)化、塵粒析出等原因產(chǎn)生灰塵。

硬 度：經(jīng)多次機(jī)械提漿及收光的原漿混凝土地面，產(chǎn)品施工結(jié)束28日以上：

C25混凝土：7度（莫氏）以上，一年以后可達(dá)8度以上；

C30及以上混凝土：7.5度以上，六個月以后可達(dá)8度以上；

干撒式水泥基耐磨地坪地面，產(chǎn)品施工結(jié)束7日以上：8度以上。

抗?jié)B性：（表面吸水量（24H））：

產(chǎn)品施工結(jié)束3日以上，表面吸水量≤1mm；7日以上≤0.8mm；28日以上≤0.5mm；180天以上≤0.2mm

耐磨性：（耐磨度比，以C25混凝土地面為基準(zhǔn)）:

產(chǎn)品施工結(jié)束7日以上，耐磨度比≥210%； 28日以上≥235%；90天以上≥300%

固含量：理論上講，固含量越高硬化效果越好，但在實際上存在一個有效滲透問題，如果沒有一個合理的配方和有效的活化處理，過高的固含量其實是阻礙了硬化劑的持續(xù)滲透。在提到硬化劑產(chǎn)品的固含量時，需要明確的是，能夠有效滲透并參與反應(yīng)的部分，才是有作用的。決定地面最終效果的，應(yīng)該是“深度”（硬化劑滲透深度）+“稠度”（同一深度內(nèi)反應(yīng)生成物的多寡）。

需要注意的是，這里所指的固含量是指現(xiàn)場使用時的含量而非商品含量，一些非配方類產(chǎn)品在銷售時以濃縮液形式提供，其固含量一般高于配方類產(chǎn)品，但在現(xiàn)場使用時需要加水稀釋，所以實際使用時的含量一般又低于配方類產(chǎn)品。由于存在最佳配合比問題，配方類產(chǎn)品多是開封后直接使用，無需也不適宜加水稀釋。

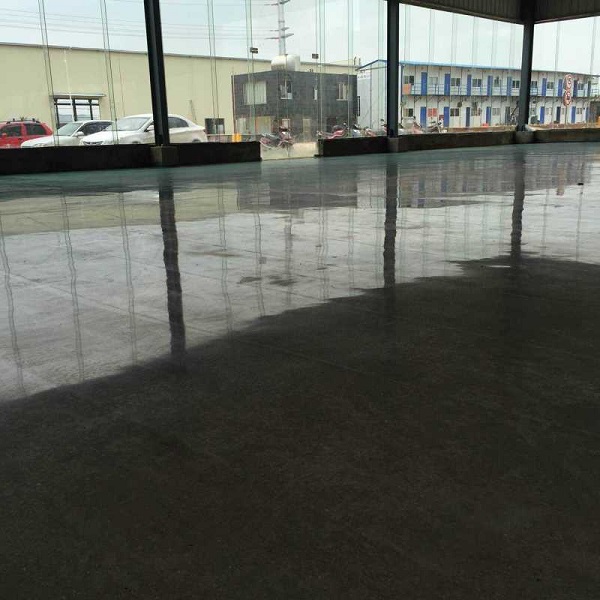

光亮：經(jīng)液體硬化劑處理過的地面，一般會呈現(xiàn)出不同程度的光澤。這種光澤的來源，一是硬化劑與混凝土的生成物填充了毛細(xì)孔，使原來粗啞的表面變得光滑均一，光線的反射變得一致；二是由于硬度和密實度的提高，表面經(jīng)摩擦產(chǎn)生亮度。日常的使用和維護(hù)會使光澤漸漸出現(xiàn)，經(jīng)優(yōu)質(zhì)硬化劑處理過后的地面，在使用幾個月后，就會出現(xiàn)理石般的光澤，若使用機(jī)械拋光的方法，光澤可立即呈現(xiàn)。

結(jié)論是，液體硬化劑并不能直接使地面出現(xiàn)光澤，只是通過使混凝土地面表面變得密實，讓地面具備了發(fā)亮的條件，日常使用、清洗維護(hù)、或機(jī)械拋光這些因素才能使這些光澤表現(xiàn)出來。

以“理石般的光澤”作為賣點來宣揚液體硬化劑，在現(xiàn)時情況下帶來很多誤區(qū)：一方面是一些心理預(yù)期很高的業(yè)主面對剛剛施工結(jié)束后看起來并無明顯變化的地面大失所望；另一方面是硬化劑廠商或施工單位為追求光亮，把研磨拋光作為必備工序，使一些劣質(zhì)硬化劑產(chǎn)品得以魚目混珠，大行其道（研磨拋光使得用不同硬化劑產(chǎn)品處理過的地面，在施工結(jié)束后的初期看起來并不明顯區(qū)別，其優(yōu)劣要幾個月或一兩年內(nèi)才能體現(xiàn)出來）。

一味追求光亮，對液體硬化劑產(chǎn)品來說是舍本逐末，這類產(chǎn)品真正的作用是防塵、硬化、密封和耐磨損，光亮是附帶效果。對打算采用此類產(chǎn)品的業(yè)主來說也要清楚，液體硬化劑產(chǎn)品是功能性大于美觀性。

滲透深度：液體硬化劑的滲透深度是個相對的概念，一般用作對比試驗的基礎(chǔ)，是在使用C25以上的混凝土澆筑，經(jīng)多次機(jī)械提漿及竣光，并得到合理養(yǎng)護(hù)的地面。一般這樣的地面水的滲透率不超過每平方米1000毫升/小時；在疏松粗糙的不合格地面上，液體材料會無限滲透，在此前提下的滲透深度沒并有比較意義。

研磨及拋光：研磨拋光（Diamond Polishing）是液體硬化劑地坪的一種處理工藝，可以作為前處理，如研磨掉混凝土地面浮漿及松散層，或是作為后處理，在液體硬化劑地坪施工結(jié)束一段時間后，對地面進(jìn)行拋光。 這種工藝適合舊地坪改造、露骨料藝術(shù)地坪、或是業(yè)主希望液體硬化劑施工后即刻出現(xiàn)光澤的情況，是一種可選工藝，而不是液體硬化劑地坪的必備工序。
